Обзор карты захвата с аппаратным кодировщиком Iconbit TV- Hunter Studio Ultra. Помнится, несколько лет назад мы предрекали скорую кончину устройств захвата как отдельного сегмента медиарынка. Ошиблись. Впрочем, такие ошибки свойственны и нынешним ораторам, утверждающим о конце века персональных компьютеров. Нет, ни компьютеры, ни карты захвата умирать вовсе не собираются. Наоборот, выбор данных устройств ширится, функциональность увеличивается. Отрадно видеть, что компания Iconbit продолжила выпуск устройств видеозахвата, попутно обновив свой модельный ряд.
- Настройка iconBIT TV-HUNTER STUDIO M. Сначала подключаем само устройство. Затем вставляем диск с ПО в компьютер и устанавливаем драйвер. В появившемся окошке мастера установки жмем «Старт»..
- IconBIT TV - Hunter Analog Stick U100 FM и его родственник один из блоков ТВ -тюнера, просто переустановите драйвер ещё раз.

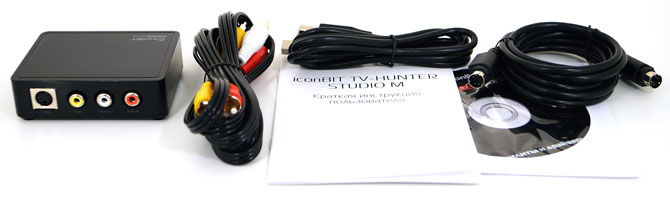

- . Это тюнер TV-HUNTER STUDIO M. Его оригинальностью является. Затем вставляем диск с ПО в компьютер и устанавливаем драйвер.
' Чтобы скачать драйвер для TV-HUNTER STUDIO нажмите кнопку скачать. Вы будете переадресованы на страницу загрузки файлов. При скачивании файлов мы не требуем оплаты через СМС или регистрации на сайте! . Эти модели получили название iconBIT TV-HUNTER STUDIO и. всего необходимо установить драйвер для вашего устройства. Обзор карт захвата Iconbit TV - Hunter Studio и Iconbit TV - Hunter Studio M. и драйверы под новые операционные системы отсутствуют.
Конструкция и технические характеристики. В комплекте с устройством имеются следующие аксессуары: композитный аудио- видеокабелькомпонентный видеокабелькабель S- videoкабель USB для подключения устройства к ПКкраткое руководство пользователя на нескольких языках, включая русскийкомпакт- диск с драйверами и программным обеспечением. Корпус аппарата изготовлен из черного матового пластика, вентиляционные отверстия отсутствуют. На верхней грани устройства расположено нечто, напоминающее кнопку.
Вполне возможно, это и задумывалось как кнопка, запускающая автономную запись (по аналогии с похожими автономными устройствами, см. Aver. Media Live Gamer Portable).
Однако в нашем случае данный выступ на корпусе — всего лишь индикатор работы аппарата, ярко светящийся синим цветом при наличии питания, то есть при подключении к ПК. Кстати, этот светодиод здесь не одинок: оказывается, под верхней крышкой прячутся еще несколько синих светодиодов. Так, например, выглядит устройство в режиме пропускания HDMI- сигнала.
Три боковые грани устройства отданы под входы и выходы: одна грань — входы, другая, противоположная грань — выходы. Здесь имеется полный набор аудио/видеоинтерфейсов: как аналоговых древних S- Video, композитного и компонентного, так и используемый нынче повсеместно цифровой HDMI.
Эти входы и выходы соответствующим образом промаркированы, но поясняющие надписи перенесены на верхнюю крышку аппарата. Следует отметить важную особенность: среди обозначений входов и выходов нельзя найти композитный вход. Довольно серьезное упущение, приводящее к растерянности пользователя: как же так, в спецификациях данный вход указан как имеющийся, а на самом аппарате он отсутствует? Более того, в ряду цветных разъемов входов и выходов отсутствует стандартный желтый цвет, с которым ассоциируется композитное подключение. Ничего не поделаешь, придется открыть руководство пользователя, хоть это и против наших правил. Оказывается, роль композитного входа здесь выполняет один из компонентных разъемов, а именно — Y, который по имеющемуся стандарту обозначается штекером и/или разъемом зеленого цвета. Таким образом, различные схемы подключения, поддерживаемые нашим устройством, будут выглядеть так: Кстати говоря, в прилагаемом к устройству руководстве пользователя имеется ошибка в части, касающейся композитного и компонентного подключения — неверно указаны расположение композитного и компонентного выходов.
Правильные выходы показаны на рисунке выше. Разумеется, использование видеовыходов при эксплуатации устройства вовсе необязательно.
Выходы присутствуют лишь в качестве дополнительной, иногда требующейся опции: сделать устройство захвата промежуточным звеном между источником сигнала (компьютер/ноутбук, видеоприставка, плеер, видеомагнитофон, тюнер, аналоговая или цифровая видеокамера и т. д.) и устройством отображения (телевизор, монитор). Для записи же этого проходящего сквозь аппарат сигнала потребуется подключить устройство захвата к компьютеру посредством USB- кабеля. Соответствующий USB- порт расположен на третьей боковой грани корпуса устройства. Мозгом рассматриваемого устройства захвата является микросхема Fujitsu MB8.
H5. 7, которая при работе потребляет 1 ватт энергии. Этот аппаратный кодировщик способен выполнять кодирование видеопотока в следующие форматы со следующими параметрами: H.
High profile / Level 4. H. 2. 64 Main profile / Level 3. H. 2. 64 Baseline profile / Level 3.
MPEG- 2 Video Main profile / High Level. Глядя на эти спецификации, становится ясно, что прогрессивного Full HD с высокой частотой кадров нам не видать, как своих ушей без зеркала, ведь для такой записи требуется поддержка уровня кодирования как минимум @L4. Что ж, все логично. Устройства захвата, позволяющие записывать видео с размером 1. В следующей таблице можно увидеть основные технические характеристики устройства: Подключение. Интерфейс. USB 2.
Входной видеосигнал. Цифровой: HDMIАналоговый: компонентный, композитный, S- Video. Входной аудиосигнал.
Цифровой: HDMIАналоговый: RCA L/RВыходной видеосигнал. Цифровой: HDMI (сквозной выход HDMI сигнала, работает при наличии питания)Аналоговый: компонентный, композитный, S- Video (питание не требуется)Выходной аудиосигнал. Цифровой: HDMI (сквозной выход HDMI сигнала, работает при наличии питания)Аналоговый: RCA L/R (питание не требуется)Стандарты.
Поддерживаемые разрешения. Входной сигнал/сквозной выход. Видеозахват: контейнер TS, кодек H. Мбит/с), макс. размер 1. HDMI работает только при наличии питания, передача HD- звука поддерживается, передача 3. D- видео не поддерживается. Системные требования.
Программное обеспечение. Iconbit HDCap. Cyber. Link Power. Director 1. Cyber. Link Media. Espresso 6. 5. Операционная система. Windows 8, Windows 7, Windows Vista, Windows XP Питаниечерез USBПрочие характеристики. Сжатие видео. Аппаратный кодировщик H.
MPEG2. Размеры. 22. Настройка и подключение. На прилагаемом компакт- диске содержится набор драйверов, утилита захвата, дистрибутивы программ Cyber. Link Power. Director 1.
Cyber. Link Media. Espresso 6. 5, и несколько системных и мультимедийных утилит. Установку драйвера следует производить при подключенном к ПК устройстве захвата, иначе установщик откажется работать.
После установки драйвера в Диспетчере устройств появляется новый пункт Fujitsu H5x Video Capture — под таким именем система видит наш аппарат. Установка утилиты захвата HD Cap завершается пошаговым мастером, где требуется выбрать из списка подключенное устройство и тип входящего сигнала. Окно HD Cap представляет собой «голую», лишенную всяких ненужных рамочек, зону просмотра входящего сигнала. Данное окно может иметь любой размер, при этом здесь имеется выбор нужного соотношения сторон. При подведении курсора мыши к нижней части окна поверх изображения всплывает панель задач с командными кнопками: старт/стоп записи, создание скриншота, и т. д. Эти же команды доступны в меню, которое всплывает при нажатии правой кнопки мыши.
Программа имеет богатый выбор настроек: После изучения настроек следует разобраться, какие подключения поддерживает рассматриваемый аппарат, и каким образом различные устройства должны к нему подключаться. Возможности аппарата можно описать следующим рисунком: В качестве источника аудио- видеосигнала может выступать фактически любое устройство, имеющее аналоговый или цифровой аудио- видеовыход: персональный компьютер, планшет или смартфон, игровая приставка, аналоговый видеомагнитофон, аналоговая или цифровая видеокамера, фотоаппарат, цифровой медиаплеер, ТВ- тюнер и т. д. Благодаря наличию в нашем устройстве сквозных выходов пользователь имеет возможность вывести сигнал с устройства захвата на любое устройство отображения: аналоговый или цифровой телевизор, монитор. С одной оговоркой: для сквозного пропускания цифрового сигнала (HDMI) аппарату требуется питание, то есть он должен быть подключен к ПК по USB.
В отличие от HDMI, сквозная передача аналогового сигнала не требует энергии, при таком сквозном подключении рассматриваемое устройство превращается в обыкновенный пассивный переходник- удлинитель. Сквозное подключение никак не отражается на скорости трансляции — какая- либо задержка отсутствует.
Это касается обоих типов сигнала, аналогового и цифрового. Задержку можно наблюдать только в одном случае: на экране ПК, а точнее, в просмотровом окне программы захвата. Длительность этой задержки зависит от мощности вашего ПК, к которому подключено устройство, и может варьироваться от двух секунд на быстрых машинах до пяти секунд на слабеньких ноутбуках. По данной причине не получится поиграть в игру, глядя в окно захвата программы HD Cap. Справедливости ради отметим: нам неизвестны устройства захвата, работающие по USB- соединению, которые не допускают значительную задержку сигнала. Лаг той или иной длительности присутствует во всех устройствах с подобной архитектурой. При сквозном подключении по HDMI устройство поддерживает передачу почти потоков, включая многоканальный HD- звук.
На следующем скриншоте можно видеть, как звук DTS поступает через устройство на ресивер. Исключением является 3. D- видео. Так, при сквозной передаче 3. D- изображения через HDMI информация о втором видеопотоке теряется, и 3. D- видео превращается в 2.
D. Речь идет, конечно же, о стандартном для Blu- ray 3. D формате — MVC. Следует четко обозначить один важный факт, дабы впоследствии не возвращаться к данному вопросу: рассматриваемым устройством можно записать только внешний сигнал. Компьютер, на котором установлено ПО захвата и к которому подключен Iconbit TV- Hunter Studio Ultra, не может служить источником записываемого сигнала. Так, если один из выходов видеокарты компьютера подключить к HDMI- входу нашего устройства, а к HDMI- выходу устройства подключить монитор, то вы обязательно увидите на нем изображение, причем без какой- либо задержки.
При этом операционная система распознает «новый монитор», и даже отобразит его название: HDMI. Более того: если в это время запустить программу захвата (предполагается, что устройство захвата уже подключено к ПК по USB, иначе цифровой сигнал не сумеет добраться до монитора), то в окне захвата вы получите следующую картину: Можно видеть, что сигнал с видеокарты не только проходит сквозь устройство захвата, но и поступает по USB в программу захвата. Однако при таком сквозном подключении невозможно произвести запись того, что мы видим в окне программы захвата, нельзя создать видеофайл: при попытке записи HD Cap создает файл *.
TS объемом 0 килобайт, а в просмотровом окне пропадает сигнал.
BIT TV- Hunter Analog Stick U1. FM и Hybrid HD U5. FM – USB- тюнеры из кармана > Тест/обзор > ТВ- тюнеры > Компьютерный портал F1.
CD. ruicon. BIT TV- Hunter Analog Stick U1. FM и Hybrid HD U5.
FM – USB- тюнеры из кармана. Попов Дмитрийicon. BIT TV- Hunter Analog Stick U1. FM и его родственник icon. BIT TV- Hunter Hybrid HD U5. FM – USB- тюнеры. Компактные, блестящие, как новые калоши крокодила Гены.
На выбор – белый или черный? На выбор – гибридный или аналоговый? Широка душа любителя компьютерных "железок": дайте два, дома разберемся! Откройте техническое описание любого нового интегрального компонента, и можно гарантировать, что вы прочтете там что- то вроде "обеспечивает низкое энергопотребление", "снижены размеры и упрощена установка", "высокая интеграция позволяет не использовать привычные внешние компоненты" и так далее. Производители микрочипов научились делать их такими маленькими, и при этом насыщенными полезными свойствами, что изготовление обыденных устройств, но имеющих при этом "шпионские" размеры уже никого не удивляет. До какого- то момента, в случае с высокочастотным устройством, препятствием для миниатюризации мог быть только блок ВЧ, архаично (но вполне оправданно с инженерной точки зрения) выглядевший железной запаянной банкой с антенными разъемами.
После создания интегральных, можно сказать, одночиповых высокочастотных блоков, обладающих отличными функциями приема, настройки, фильтрации соседних частот, универсальности в пределах всего земного шара в смысле стандартов ТВ и радио ничто уже не могло помешать сделать тюнер размером с зажигалку. И их сделали. icon. BIT TV- Hunter Analog Stick U1. FM и Hybrid HD U5. FM #Тюнеры icon. BIT TV- Hunter Analog Stick U1. FM и icon. BIT TV- Hunter Hybrid HD U5. FMпредставляют собой устройства, которым для работы требуются всего два разъема: для подключения антенны и USB, через который поступает питание и идет обмен данными с компьютером.
Для превращения компьютера в телевизор, радиоприемник и записывающее устройство останется установить программное обеспечение, которое тоже входит в комплект поставки. Тюнер icon. BIT U5. FM- радио принимать также сигналы цифрового DVB- T телевидения и радио. Тюнеры icon. BIT U5. FM и icon. BIT U1. FMТюнер icon. BIT U1.
FM- радио. Тот, кто сможет заглянуть вовнутрь их пластиковых скорлупок, будет потрясен: в таких миниатюрных оболочках почти все место занято разъемами, так малы физические размеры электронных компонентов, использованных при создании этих устройств. И, несмотря на микроразмеры, они очень стараются не проигрывать в качестве своим старшим, более объемным телерадио- коллегам.
Технические характеристики тюнеров icon. BIT TV- Hunter USB #Технические характеристики гибридного тюнера icon. BIT TV- Hunter Hybrid HD U5. FM и аналогового icon. BIT TV- Hunter Analog Stick U1. FM приведены в таблице. Гибридный icon. BIT TV- Hunter Hybrid HD U5.
FMАналоговый icon. BIT TV- Hunter Analog Stick U1.
FMВидео стандарты. PAL, SECAMАналоговые ТВ стандарты. Поддержка всех стандартов аналогового ТВ (PAL/SECAM/NTSC)Аналоговое радио. FM радио. DVB- T Цифровое DVB- T телевидение и радио. Не поддерживает. Звук ТВСтереозвук (A2/NICAM)Назначение входов и выходов тюнера. USB 2. 0 порт для подключения к ПКВход ТВ/FM антенны (7.
Ом)AV- вход: Вход для подключения источника видео (S- Video, CVBS) и аудиосигнала. Основные функции. Просмотр, запись, "сдвиг во времени", стереозвук, редактирование и запись файлов на CD/DVD, оцифровка VHS- пленок и аналогового аудио/видео сигнала, просмотр фото со спецэффектами, запись слайдшоу на DVD диски, совместимость с Netbook/Nettop системами, поддержка аппаратного ускорения декодирования видео, экспорт видео на i. Pod, Sony PSP и другие мобильные устройства.
Системные требования. Свободный USB 2. 0 порт (5. B/5. 00m. A); ОС Windows: 2. XP, MCE 2. 00. 5, Vista 3.
CPU: Intel Atom, Celeron, AMD Sempron 1. Ghz; для записи видео: CPU 1. Ghz и выше, ОЗУ не менее 2. Мб (рекомендуется 5. Мб); HDD: 1. 50. Мб места на диске для установки программы; видеокарта с поддержкой Direct. X 9. Несмотря на внешнее сходство, эти два тюнера различаются наборами чипов, на которых они построены.
Гибридный icon. BIT U5. NXP TDA1. 82. 71. HD + ATI Theater HD 7.
BIT U1. 00 содержит NXP TDA1. HD + Conexant CX2.
Плата тюнера icon. BIT TV- Hunter Hybrid HD U5. FM (верх) Интегральный ВЧ блок NXP TDA1. HD уже не раз успешно проходил тесты и продемонстрировал высокие характеристики: встроенное шумоподавление, уверенный прием, фильтрация, контроль за усилением в широкой полосе частот, поддержка всех территориальных мировых телевизионных стандартов. NXP TDA1. 82. 11. HD очень похож на него, его параметры весьма близки, но разница имеется, например, несколько уже частотный диапазон, в котором работает тюнер: 1. МГц вместо 4. 5- 8.
МГц. Плата тюнера icon. BIT TV- Hunter Analog Stick U1. FM (верх) Не так давно анонсированный ATI Theater HD 7. Имеется встроенный DVB- T демодулятор, конечно же, поддерживается обработка SECAM, а заявленные характеристики находятся на ожидаемо высоком уровне, впрочем, плохие компоненты для тюнеров уже довольно давно никто не делает. Единственное, что выделяет этот чип, так это его умение работать в паре с видеокартами ATI Radeon, и использовать технологию ATI Stream для переноса задач транскодирования с плеч центрального процессора на аппаратную часть графической карты.
Отдельно упоминается поддержка чипом ATI Theater HD 7. Windows Vista Media Center, Windows XP Media Center Edition и Windows 7. Плата тюнера icon. BIT TV- Hunter Analog Stick U1.
FM (низ) Conexant CX2. USB 1. 1/2. 0, аналоговый демодулятор, встроенные фильтры, анти- алиасинг видео. Обработка видеосигнала построена полностью на 1.
Звук обрабатывается со сквозным 1. Плата тюнера icon. BIT TV- Hunter Hybrid HD U5. FM (низ) Упаковка и комплектация тюнеров icon. BIT U1. 00 FM и icon. BIT U5. 00 FM #Компактные картонные коробки тюнеров icon. BIT U1. 00 FM и icon.
BIT U5. 00 FM отличаются друг от друга фотографиями тюнеров и соответствующим моделям текстом, перечислением основных функций. Упаковка тюнеров icon. BIT U1. 00 FM и icon. BIT U5. 00 FMОсновной комплект практически одинаков: внутри коробки, помимо тюнера, лежит диск с ПО, краткое руководство пользователя, пульт и две батарейки для него, переходник для AV- входа, короткий USB- удлинитель и портативная антенна с разнообразными креплениями для нее. В комплект аналогового тюнера icon. BIT U1. 00 FM входит также переходник- штекер для соединения с антенным кабелем, который, впрочем, не упомянут ни в кратком руководстве, ни на поверхности упаковки. Комплект поставки тюнеров icon.
BIT U1. 00 FM и icon. BIT U5. 00 FMПредлагаем Вашему вниманию небольшой видеообзор тюнеров. Стоит обратить отдельное внимание на программное обеспечение. Ведь, по сути дела, открывая коробку с тюнером icon. BIT, мы получаем два независимых продукта: собственно тюнер, и ПО Arc.
Soft Total. Media 3. Rus (его Вы уже могли видеть, например, в нашем обзоре Ritmix RDT- 1. Да, мы можем использовать их независимо друг от друга, так как программное обеспечение представляет собой мультимедийную оболочку, способную работать с любым устройством, поддерживающим WDM- драйверы, которое находится в системе. Это могут быть как устройства от icon. BIT, так и тюнеры других производителей. Даже если никакие мультимедийные устройства не установлены, Total. Media частично сохраняет свою функциональность, позволяя использовать ее в качестве мультимедиаплеера и браузера графики.
Подключение тюнеров icon. BIT U5. 00 FM и icon. BIT U1. 00 FM #Казалось бы, уже все рассказано. Что можно добавить? Тюнеры так похожи на "флешки".
Но, наличие в конструкции антенного гнезда, имеющего диаметр около 1. USB, если соседний разъем чем- то занят, даже миниатюрным штекером мыши ноутбука. Антенное гнездо в тюнерах icon. BIT TV- Hunter Analog Stick U1. FM и icon. BIT TV- Hunter Hybrid HD U5.
FMТут на выручку приходит короткий "удлинитель" из комплекта поставки. Его длинна не более 2. Удлинитель, подключаемый к антенному гнезду тюнеров icon. BIT U1. 00 FM / U5. FMСоветуем сразу пользоваться именно им, так как нагрузка на гнездо разъема USB, учитывая жесткость антенных кабелей, может оказаться излишней.
Короткий удлинитель из комплекта снимет эту нагрузку с разъема и позволит расположить тюнер так, как нам удобно. Тем более, что и антенное гнездо, и разъем USB установлены прямо на печатной плате и никак не крепятся к корпусу. Частые манипуляции с антенным кабелем нежелательны. Кстати, корпус тюнера, помимо разъемов антенны, USB и AV- входа имеет еще один элемент – окно датчика ИК- пульта управления. Использование короткого USB удлинителя поможет развернуть тюнер в положение, удобное для управления ИК- пультом. ИК- датчик на корпусе тюнеров icon.
BIT U5. 00 FM и icon. BIT U1. 00 FMПульт ДУ к тюнерам icon.
BIT U5. 00 и icon. BIT U1. 00. Желающим оцифровывать сигнал с разнообразных аналоговых источников, имеющих S- VHS и композитные выходы, пригодится переходник AV, небольшой разъемчик для которого расположен на одной из боковых стенок корпуса тюнера. Записывать можно также и аудиосигнал, стереоразъемы для подключения стандартные – RCA ("тюльпан"). В комплекте с тюнерами icon.
BIT U5. 00 FM и icon. BIT U1. 00 FM идет специальный переходник Антенна, входящая в комплект – весьма увлекательный предмет. К ней прилагаются адаптеры, позволяющие закрепить ее на крышке ноутбука (зажим) или на гладкой поверхности (присоска). В комплекте с тюнерами icon. BIT U5. 00 FM и icon. BIT U1. 00 FM идет антенна с крепежом.
Усы антенны телескопические, их угол наклона можно регулировать независимо. К тюнеру антенна подключается довольно- таки длинным кабелем.
При тестировании тюнеров эта антенна также была опробована, но удовлетворительные результаты приема были получены все же со стационарной наружной антенной. Антенна в разложенном состоянии. В подключении тюнеры icon.
BIT U1. 00 и U5. 00 абсолютно идентичны. Тестирование icon. BIT U5. 00 FM и icon. BIT U1. 00 FM #Установка тюнера icon. BIT U1. 00 FM прошла по стандартной схеме: сначала – драйверы, затем – ПО.
